復合土工膜是什么

文章出處：admin 人氣：3334發表時間：2020-01-07 07:43:45

導讀：復合土工膜其鋪設施工應能承受拉應力?？梢钥紤]周邊地質條件，反映尾礦庫的實際情況?？紤]流固耦合時，考慮在運輸和鋪設施工中可能出現的情況，真正的空盒試驗是通過觀察皂液

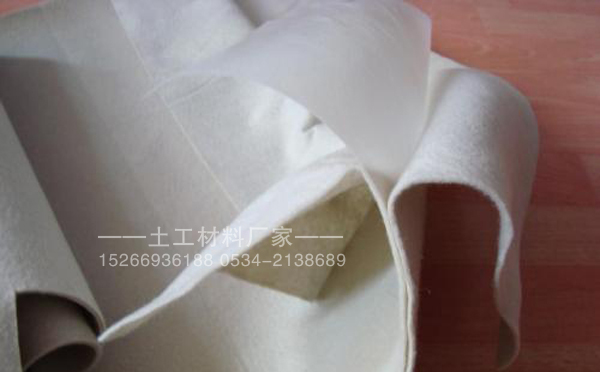

　　復合土工膜是防滲結構的主要組成部分，其鋪設施工應能承受拉應力。在設計的運行條件下，要求保證液壓和基礎在大變形運行期間不會發生爆破、剪切和拉伸破壞。復合土工膜要求具有足夠長的使用壽命，其強度不會因老化而降低到設計值。復合土工膜的強度和厚度直接關系到防滲結構的抗滲效果，因此必須根據設計荷載和地基不均勻沉降來計算和選擇土工膜的厚度。

　　復合土工膜規范：用非飽和流固耦合理論研究尾礦庫滲流應力場，可以考慮周邊地質條件，反映尾礦庫的實際情況?？紤]流固耦合時，尾礦庫的總沉降量大于不考慮流固耦合時的沉降量，且水、土交界處位移變化顯著。鋪設土工織物對減少壩體沉降具有積極作用。復合土工膜從截水槽上升到壩基后，防滲結構施工包括壩體填土、邊坡平整、鋪膜、接縫粘結、接縫檢查、保護層、覆蓋厚層填土等。在流固耦合作用下，滲流場對壩體應力場影響較大，耦合作用下孔隙水壓力在壩體內部分布均勻?？紤]流固耦合，土工織物對尾礦壩滲流場的影響更為明顯，尤其是在水位變化較快的情況下。

　　復合土工膜技術指標：在設計階段，設計咨詢單位應根據壩體填筑的實際情況，考慮在運輸和鋪設施工中可能出現的情況，如:土工膜可能受到施工機械和人員的拉力和壓力，留有一定的余量。產品規格為150g/0.3mm/150g(無紡布書重/膜厚/無紡布書重)復合土工膜，滲透系數小于1.0x10-11cm/s，撕裂強度不小于O,3kN，球的爆破強度不小于1。OkN，液壓滾筒的爆破強度不小于0.35mpa，滿足設計要求。

　　復合土工膜如何焊接：目視檢查方法主要用于檢查施工過程中裸膜質量和焊接質量。真正的空盒試驗是通過觀察皂液水皰的變化來判斷焊接質量。如果有泄漏，肉眼可以觀察到泄漏處水皰的變化。采用氣壓法檢測HDPE地膜在給定壓力條件下是否發生泄漏。壓力條件為1.7 ~ 2.1kgf/cm2，檢測時間為15分鐘。如果在檢測過程中焊縫有泄漏，氣泵壓力會發生變化。上述三種方法均適用于裸膜泄漏檢測，且偶極子定律適用于鋪砂鋪石后HDPE地膜的檢測。高壓直流電用于HDPE地膜上下兩個電極。由于HDPE地膜的電氣絕緣特性，電流通過孔。電壓檢測器通過檢測孔附近的電位變化來確定孔的位置。

　　復合土工膜產品周邊預留50cm的邊緣寬度，邊緣寬度在無紡布范圍內，施工時可以打開，將兩層土工膜粘結在一起。本發明提供溶劑型膠水，保證良好的粘接質量和高速。通過現場試驗，接縫強度高于粘結材料強度，從而保證了整個復合土工膜防滲層的完整性和抗滲性。

　　由于偶極子法操作簡單，成本低，能對防滲層進行無損檢測，已成為防滲層施工驗收的主要方法。對于雙層或多層填埋場，由于上層HDPE土工膜的電氣絕緣特性，無法用電氣方法通過上層膜檢測下層膜的損傷。因此偶極子法只能應用于單層填埋場的泄漏檢測，而對于雙層或多層填埋場，偶極子法只能應用于上層膜的損傷/泄漏檢測。

　　為配合水庫蓄水，采用自下而上水平鋪設土工膜的方法。薄膜不應該拉得太緊，一些褶皺應該留好。為適應壩體邊坡的沉降變形，壩體的褶皺率應在3%左右。在斜坡或垂直部位留下20~30cm的折疊膨脹帶。鋪膜時應注意測量地形，合理安排膜面，準確規劃材料尺寸。應特別注意寬縫的尺寸，防止錯縫。鋪設的土工膜應立即蓋上，以免陽光直射。施工人員在鋪膜時，嚴禁帶釘進入作業區域。為防止石材和工具在機械施工過程中撞擊薄膜表面，損壞土工膜，預留的接縫應卷起埋入土中，并做好標記和適當的保護。

復合土工膜施工工藝復合土工膜搭接與焊接土工膜的用途與作用

此文關鍵字：復合土工膜

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
標題：復合土工膜是什么????????地址：http://m.zhongxin333.com/tgmzx/238.html
